一、楔形流量计概述：

ARSLGXX楔形流量计是一种新型差压式流量计，它可以在高粘度、低雷诺数（雷诺数＞500即可使用）的流体情况下进行高精度的流量测量；在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。

ARSLGXX楔形流量计具有流量系数、非线性误差、温度变化、密度变化等参数的修正功能；测量精度可达0.5%；可具有现场显示和标准电流信号（4~20mA  DC）输出，可方便地用于自动控制系统或与计算机联网，进行流量或其他参数的自动调节和控制。

ARSLGXX楔形流量计主要用于高粘度（重油、渣油、柴油、机油等）、工业煤气（焦炉煤气、高炉煤气、发生炉煤气、城市煤气）、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。

这种流量计结构简单、无可动部件，不易被流体磨损，工作性能稳定、可靠，使用寿命长；它的测量元件及取压装置结构特殊，流体通过时不形成滞留或堵塞，压力损失较小，是在雷诺数较低的情况下进行高精度流量测量的理想选择。

配带双法兰差压变送器

产品介绍：ARSLGXX楔形流量计是八十年代开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
二、楔形流量计主要特点：

●  特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量；

●  测量精度不受流体介质介电常数等特性的影响和限制；

●  楔形件结构设计特殊，有导流作用，防堵塞；

●  具有流体粘度变化、温度变化、密度变化等补偿功能；

●  抗振动、抗冲击、抗脏污、抗腐蚀、防爆；

●  具有双向流量测量功能；

●  测量精度高；

●  结构简单、牢固、高可靠性，安装方便，运行维护费用低；

●  无运动部件，无磨损，长期使用时不需要重新标定。
●  重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
●  具有自清洁能力，无滞流区。
●  耐磨损、寿命长、可靠性高。
●  永久压损比孔板小。

●  一体型结构，现场安装无需按装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。

三、楔形流量计主要技术参数：

●  测量精度： ±0.5%～±1.0%

●  长期运行精度：0.2%F.S/Y。

●  最低流速：0.01m/s。

●  使用寿命：可长达十年以上。

●  量 程 比：≥10：1

●  雷诺数系数使用范围：下限300，上限达1×106以上。

●  测量液体粘度上限：500MPa·S。

●  工作压力范围：-0.1~60MPa。

●  工作温度范围：-50~560℃。

四、楔形流量计安装注意事项：

1、一般楔形流量传感器附有前后测量管，可在水平或垂直安装及使用。当传感器在垂直管道上安装时，流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡，以免引起仪表零点漂移；

2、传感器上下游侧应配置直管段，管道内壁应光滑、清洁、无附着物，只管段长度如表

3、水平安装时，楔式差压元件应与管道中心线成90度。对于垂直安装，由于取压点之间轻微的静压影响必须注意差压变送器调零。

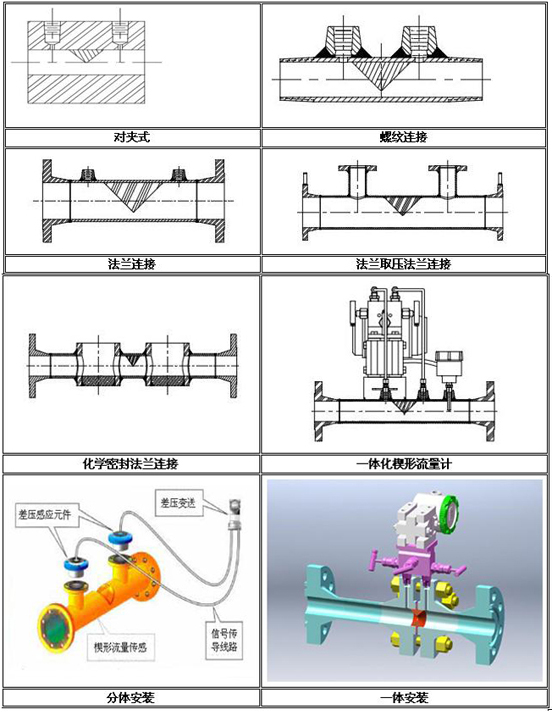

五、楔形流量计结构形式
